eigerPanel70

eigerPanel70

Bedien- und Steuerungsgerät mit Touchscreen, 7.0" WVGA (800 x 480 Pixel)

eigerPanel70H - mehr als nur ein intelligentes Display. Überzeugen Sie sich selbst von der kurzen Bootzeit und der hervorragenden Reaktionsgeschwindigkeit des eigerPanels.

Herausragende Eigenschaften des eigerPanels70

  • kompaktes, handliches Bedien- und Steuerungsgerät mit Touchscreen
  • Rechnerplatine, Display und Software sind optimal aufeinander abgestimmt
  • Format: Landscape oder Portrait
  • preiswerte Leichtbauweise für kostengünstige Serienprodukte
  • kurze Bootzeit: nur ca. 4 Sekunden
  • geringer Stromverbrauch (4.4 Watt typisch)
  • hervorragende Reaktionsgeschwindigkeit
  • leicht zu erlernende Programmiersprache "eigerScript"
  • kurze Entwicklungszeit für Ihre Anwendung
  • Schweizer Produkt
  • kostenlose Entwicklungstools und keine Lizenzen
  • Konzept auf Langzeitverfügbarkeit ausgerichtet

Hardware - Anschlüsse & technische Details

  • I/O-Anschlüsse digital (Zähler-Eingang, Funktionstasten, Digital- und PWM-Ausgang)
  • I/O-Anschlüsse analog (Spannungs- und Analog-Eingänge, Analog-Ausgänge)
  • serielle Schnittstellen RS485, RS232, I2C
  • Anschluss für TFT WVGA 800x480 LCD
  • Compact Flash Card als Datenträger
  • Hardware-Uhr batteriegestützt
  • Eingangsspannung 9.30 VDC
  • Leistung: 6.0 W (typisch)

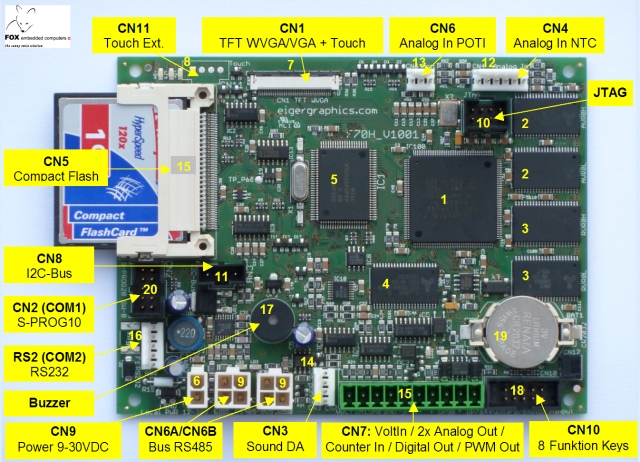

Schnittstellen des FOX embedded computers vom eigerPanel70H
Schnittstellen des FOX embedded computers vom eigerPanel70H (bezüglich Schnittstellen identisch mit dem eigerPanel57H/C).

Software

  • schnell auf dem PC programmiert mit der integrierten Entwicklungsumgebung „eigerStudio“
  • frei von Softwarelizenzen oder Runtime Fees
  • besonders stark im grafischen Bereich (ausser Videos)
  • Ihre Bedienoberflächen und Ihre Daten sind auf der CFC gespeichert. Hunderte von Views (Bildschirmseiten) und Bildern / Grafiken haben auf einer CFC Platz
  • Zur grafischen Gestaltung Ihrer Touch-Applikationen können Sie auch MSWord, Excel, Photoshop u.a. Programmen benutzen und Inhalte von Webseiten einbeziehen
  • ausführliche Programmier-Anleitungen (vgl. Download-Seite)
  • Programmierbeispiele, Applikation Notes (vgl. Download-Seite)

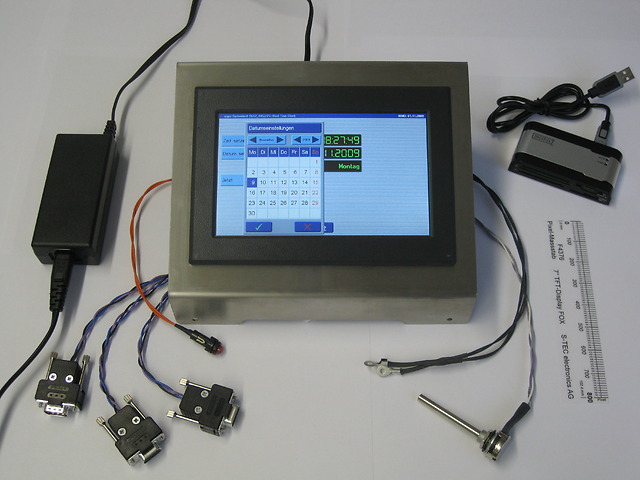

eigerPanel70 Starter Kit

Art.Nr. K2005 - Plug&Play

Umfassende Ausrüstung und uneingeschränkte Funktionalität zum Kennenlernen und Evaluieren des eigerPanels. Damit entwickeln Sie Ihren Touchscreen Prototypen.

Spezialpreis: CHF 570.-- (Dieses Spezialangebot ist auf 1 StarterKit begrenzt).

Inhalt des StarterKits:

  • eigerPanel70 im Gehäuse mit Tischhalterung (vgl. Abbildung)
  • Netzteil 230VAC-12VDC
  • Multi Card Reader (USB)
  • Compact Flash Card
  • Pixel-Massstab 7.0"
  • eigerStarterCD mit Entwicklungs-Software, Tutorials, Application Notes, Anwendungsbeispielen
  • Kabel FOX-COM1 (UART1) mit Reset
  • Kabel FOX-COM2 (UART2)
  • Kabel FOX-COM2 als DTE
  • FOX-Linear-Potentiometer
  • FOX-NTC-Sensoren (2x10kΩ)
  • Neu: vollständiges Stecker- und Kabel-Set zu allen verfügbaren I/O's des eigerPanels70 inkl. Crimpkontakten
eigerPanel70 Starter Kit
eigerPanel70 Starter Kit

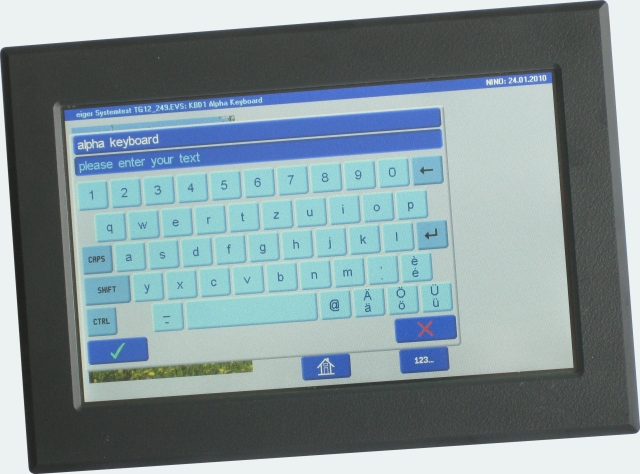

eigerPanel70 mit Gehäuse und Kunststoffrahmen für den Einbau

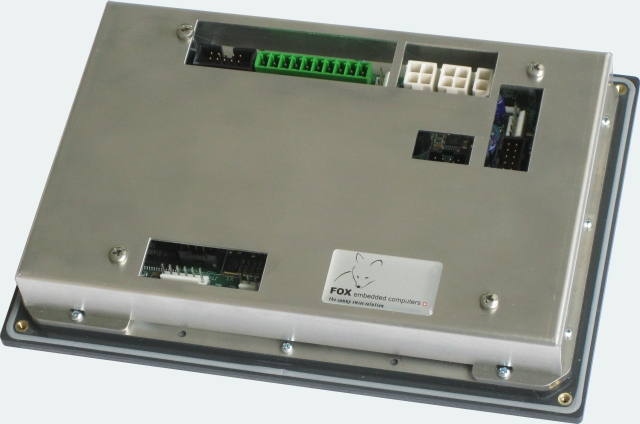

Frontseitig präsentiert sich der Touchscreen des eigerPanel70 mit einem Kunststoffrahmen. Rückseitig ist der Touchscreen mit einem Stahlrahmen im Kunststoffrahmen fixiert und die dahinter fixierte Rechner-Platine F70H mit einer Aluminium-Abdeckung geschützt.

Das eigerPanel70 im Einbau-Rahmen befestigen Sie mit vier Schrauben in Ihrem Gehäuse.

Standard-Version (K2006)

  • eigerPanel70 (Art.Nr. K2006) für den Einbau.
  • Die Rückenabdeckung ist ohne Öffnung für die CompactFlash Card CFC (vgl. Bild nebenan).
  • Preis auf Anfrage

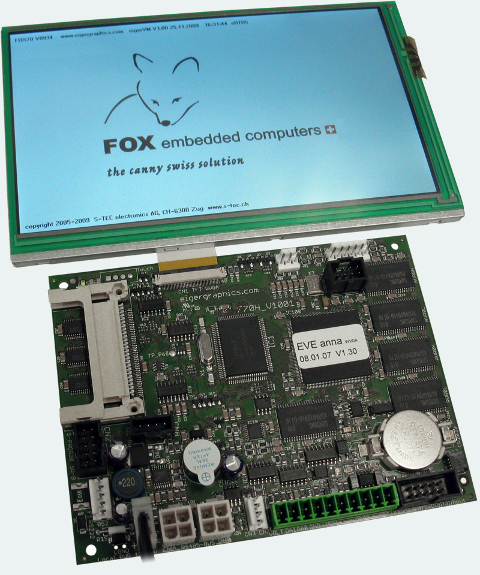

eigerPanel70H OEM

  • Standard-Version (Art.Nr. K2007)
  • Die OEM-Version besteht aus der Rechner-Platine F70H und einem 7.0" TFT WVGA Touchscreen mit LED Hinterleuchtung. Rechner und Touchscreen sind verbunden mit einem Flachkabel.
  • Preis auf Anfrage
eigerPanel70
eigerPanel70
eigerPanel 70 (K2006) mit Gehäuse und Kunsstoffrahmen

eigerPanel70H OEM

Die OEM-Version besteht aus der Rechner-Platine F70H und einem 7.0" TFT WVGA Touchscreen mit LED Hinterleuchtung. Rechner und Touchscreen sind verbunden mit einem Flachkabel.

  • Standard-Version (Art.Nr. K2007)
  • Preise auf Anfrage
eigerPanel70 OEM (K2007)

eigerPanel70 OEM (K2007)

eigerPanel70 UP für die Unterputz-Montage

Mit dem neuen Wandgehäuse kann der Elektroinstallateur das eigerPanel in gewohnter Manier in die Wand montieren.

Der Einbau basiert auf dem international handelsüblichen UP-Einlasskasten 9926. Dank des justierbaren Montagerahmens wird das eigerPanel 70UP milimetergenau in die Wand eingepasst.

  • eigerPanel 70UP inkl. Montagerahmen (Art.Nr. K2118)
  • Preise auf Anfrage
eigerPanel70 UP (K2118)

eigerPanel70 UP (K2118
