eigerPanel57

eigerPanel57

Bedien- und Steuerungsgerät mit Touchscreen, 5.7" VGA (640 x 480 Pixel).

eigerPanel57H - mehr als nur ein intelligentes Display. Überzeugen Sie sich selbst von der kurzen Bootzeit und der hervorragenden Reaktionsgeschwindigkeit des eigerPanels.

Herausragende Eigenschaften des eigerPanels57

  • kompaktes, handliches Bedien- und Steuerungsgerät mit Touchscreen
  • Rechnerplatine, Display und Software sind optimal aufeinander abgestimmt
  • Format: Landscape oder Portrait
  • preiswerte Leichtbauweise für kostengünstige Serienprodukte
  • kurze Bootzeit: nur ca. 4 Sekunden
  • geringer Stromverbrauch (4.4 Watt typisch)
  • hervorragende Reaktionsgeschwindigkeit
  • leicht zu erlernende Programmiersprache "eigerScript"
  • kurze Entwicklungszeit für Ihre Anwendung
  • Schweizer Produkt
  • kostenlose Entwicklungstools und keine Lizenzen
  • Konzept auf Langzeitverfügbarkeit ausgerichtet

Hardware - Anschlüsse & technische Details

  • I/O-Anschlüsse digital (Zähler-Eingang, Funktionstasten, Digital- und PWM-Ausgang)
  • I/O-Anschlüsse analog (Spannungs- und Analog-Eingänge, Analog-Ausgänge)
  • serielle Schnittstellen RS485, RS232, I2C
  • Anschluss für TFT VGA 640x480 LCD
  • Compact Flash Card als Datenträger
  • Hardware-Uhr batteriegestützt
  • Eingangsspannung 9.30 VDC
  • Leistung: 4.4W (typisch)
Schnittstellen des FOX embedded computers vom eigerPanel70H
Schnittstellen des FOX embedded computers vom eigerPanel70H (bezüglich Schnittstellen identisch mit dem eigerPanel57H/C).

Software

  • schnell auf dem PC programmiert mit der integrierten Entwicklungsumgebung „eigerStudio“
  • frei von Softwarelizenzen oder Runtime Fees
  • besonders stark im grafischen Bereich (ausser Videos)
  • Ihre Bedienoberflächen und Ihre Daten sind auf der CFC gespeichert. Hunderte von Views (Bildschirmseiten) und Bildern / Grafiken haben auf einer CFC Platz
  • Zur grafischen Gestaltung Ihrer Touch-Applikationen können Sie auch MSWord, Excel, Photoshop u.a. Programmen benutzen und Inhalte von Webseiten einbeziehen
  • ausführliche Programmier-Anleitungen (vgl. Download-Seite)
  • Programmierbeispiele, Applikation Notes (vgl. Download-Seite)

eigerPanel 57 Starter Kit

Art.Nr. K2001 - Plug&Play

Umfassende Ausrüstung und uneingeschränkte Funktionalität zum Kennenlernen und Evaluieren des eigerPanels. Damit entwickeln Sie Ihren Touchscreen Prototypen.

Spezialpreis: CHF 550.-- (Dieses Spezialangebot ist auf 1 StarterKit begrenzt).

Inhalt des StarterKits:

  • eigerPanel57H im Gehäuse mit Tischhalterung (vgl. Abbildung)
  • Netzteil 230VAC-12VDC
  • Multi Card Reader (USB)
  • Compact Flash Card
  • Pixel-Massstab 5.7"
  • eigerStarterCD mit Entwicklungs-Software, Tutorials, Application Notes, Anwendungsbeispielen
  • Kabel FOX-COM1 (UART1) mit Reset
  • Kabel FOX-COM2 (UART2)
  • Kabel FOX-COM2 als DTE
  • FOX-Linear-Potentiometer
  • FOX-NTC-Sensoren (2x10kΩ)
  • Neu: vollständiges Stecker- und Kabel-Set zu allen verfügbaren I/O's des eigerPanels57 inkl. Crimpkontakten

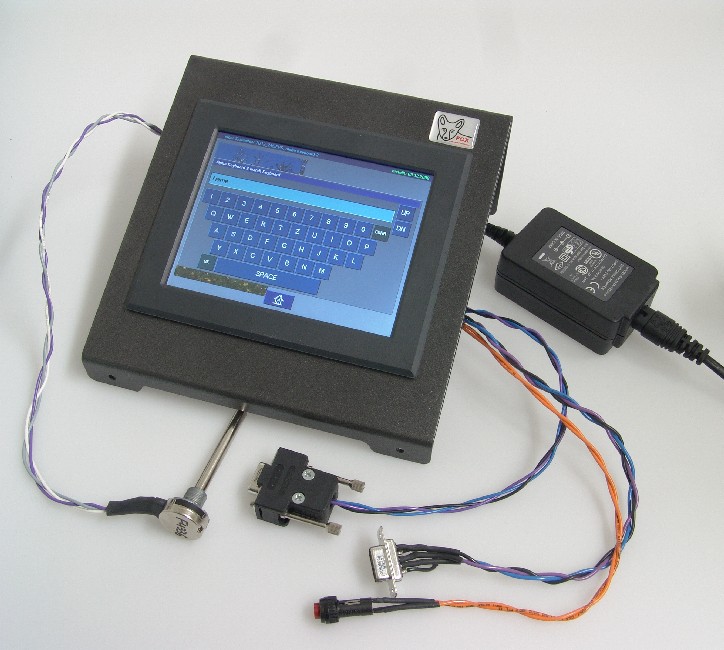

eigerPanel 57 Starter Kit
eigerPanel57 Starter Kit

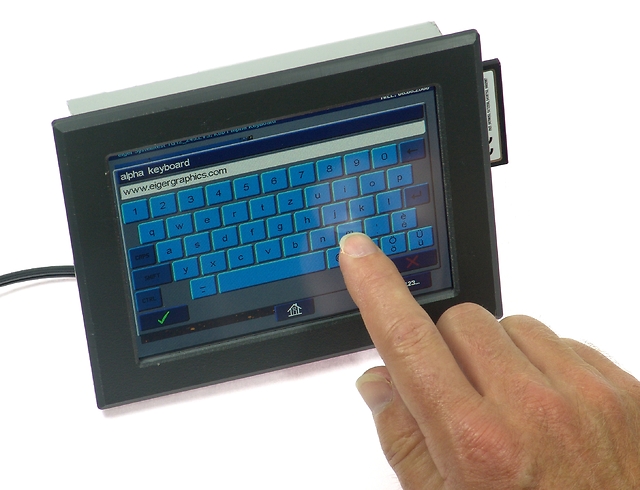

eigerPanel57 mit Gehäuse und Kunststoffrahmen für den Einbau

Der Touchscreen des eigerPanel57 präsentiert sich frontseitig mit Kunststoffrahmen. Rückseitig ist der Touchscreen mit Stahlrahmen im Kunststoffrahmen fixiert und die dahinter liegende Rechner-Platine F57H bzw. F57C mit einer Aluminium-Abdeckung geschützt.

Das eigerPanel57 im Einbau-Rahmen befestigen Sie mit vier Schrauben in Ihrem Gehäuse. Das eigerPanel57 gibt es neu als Standard- und als Kompaktversion:

Standard-Version (K2041)

  • eigerPanel 57H (Art.Nr. K2041) für die Evaluation, die Software-Entwicklung und für Anwendungen, wo die CompactFlash Card (CFC) öfters ausgewechselt werden muss.
  • Die CFC ist von aussen auswechselbar. Im Gehäuse ist zu diesem Zweck eine Öffnung vorhanden (vgl. Bild nebenan).
  • Preis auf Anfrage

Kompakt-Version (K2040)

  • eigerPanel 57C (Art.Nr. K2040) für den platzsparenden Einbau.
  • Die CompactFlash Card liegt kompakt über der Rechnerplatine und ragt nicht aus dem Gehäuse. Für den Kartenwechsel muss die Aluminium-Abdeckung abgeschraubt werden.
  • Preis auf Anfrage

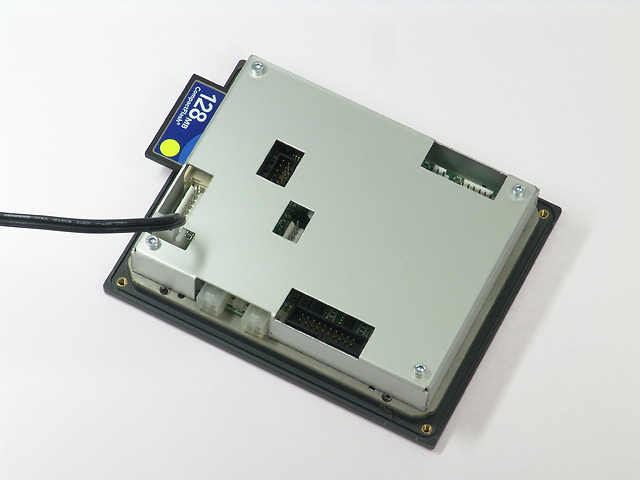

eigerPanel57

eigerPanel 57H (K2041), CompactFlash Card nach aussen gerichtet.

eigerPanel57 OEM

Die OEM-Versionen bestehen aus der Rechner-Platine F57H bzw. F57C und einem 5,7" TFT VGA Touchscreen mit LED Hinterleuchtung und Touchpanel. Rechner und Display sind verbunden mit einem Flachkabel.

  • Standard-Version (Art.Nr. K2003). Die CFC ist nach aussen gerichtet.
  • Kompakt-Version (Art.Nr. K2051). Die CFC ist nach innen gerichtet.
  • Preise auf Anfrage

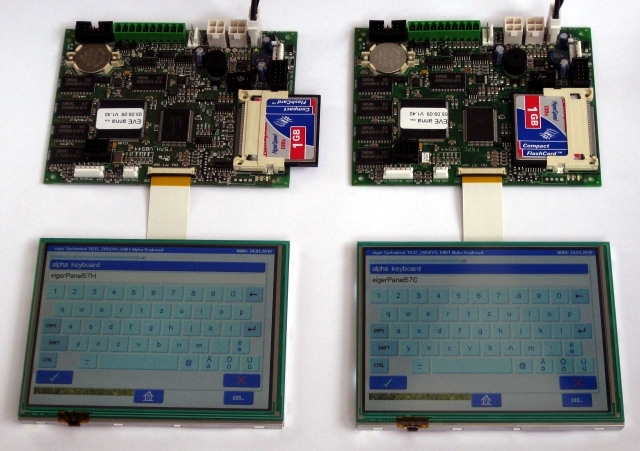

eigerPanel57 OEM

Standard-Version K2003
eigerPanel57H OEM, CFC nach aussen

Kompakt-Version K2051
eigerPanel57C OEM, CFC nach innen
